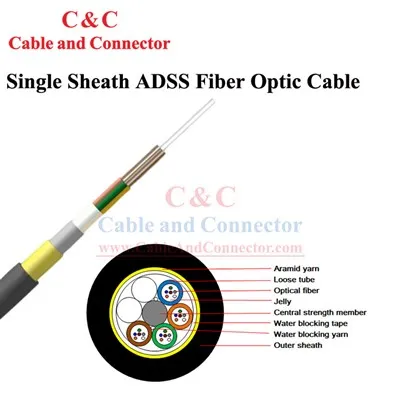

สายเคเบิลหลายโหมดหรือสายเคเบิล ADSS มักใช้ในเครือข่ายโทรคมนาคม ซึ่งให้การเชื่อมต่อที่เชื่อถือได้สำหรับแอปพลิเคชันต่างๆ เช่น บริการอินเทอร์เน็ต โทรศัพท์ และโทรทัศน์ การออกแบบที่รองรับตัวเองทำให้การติดตั้งง่ายขึ้นและลดความจำเป็นในการบำรุงรักษา ทำให้เป็นโซลูชันที่คุ้มค่าสำหรับการสร้างการเชื่อมโยงการสื่อสารในภูมิประเทศที่ท้าทายหรือพื้นที่ที่มีการเข้าถึงที่จำกัด โครงสร้างท่อแบบหลวม การเติมหลอดเจลลี่ ใยแก้วนำแสง ADSS ใช้สำหรับระบบที่มีความแข็งแรงสูง สายส่งแรงดันไฟฟ้าโดยใช้เสาส่งสัญญาณระบบไฟฟ้า สายเคเบิลออปติคัลทั้งหมดเป็นตัวกลางที่ไม่ใช่โลหะ ระบบกันสะเทือนแบบรองรับตัวเอง สายออปติคัล ADSS ตั้งอยู่บนหอส่งกำลังซึ่งมีความเข้มของสนามไฟฟ้าน้อยที่สุด เหมาะสำหรับสายส่งไฟฟ้าแรงสูงที่สร้างขึ้น เนื่องจากช่วยประหยัดการลงทุนที่ครอบคลุมและลดแสงความเสียหายที่มนุษย์สร้างขึ้นต่อสายเคเบิล มีความปลอดภัยสูง ไม่มีคลื่นแม่เหล็กไฟฟ้า/ไฟฟ้าแรงสูงรบกวน และช่วงกว้างที่ใหญ่ได้รับการสนับสนุนจากพลังงานส่วนใหญ่ ผู้ใช้ระบบ
ไฟเบอร์และสีท่อ
|
เลขที่ |
1 |
2 |
3 |
4 |
5 |
6 |
|
สี |
สีฟ้า |
ส้ม |
สีเขียว |
สีน้ำตาล |
สีเทา |
สีขาว |
|
เลขที่ |
7 |
8 |
9 |
10 |
11 |
12 |
|
สี |
สีแดง |
สีดำ |
สีเหลือง |
สีม่วง |
สีชมพู |
อควา |
พารามิเตอร์โครงสร้าง
|
รายการ |
สารบัญ |
หน่วย |
ค่า |
|||
|
จำนวนไฟเบอร์ |
ตัวเลข |
/ |
6/12/24/36 |
48/72 |
96 |
144 |
|
โครงสร้างสายเคเบิล |
/ |
/ |
1+6 |
1+6 |
1+8 |
1+12 |
|
จำนวนไฟเบอร์ต่อหลอด |
ตัวเลข |
/ |
6 |
12 |
12 |
12 |
|
ท่อหลวม |
ตัวเลข |
/ |
1/2/4/6 |
4/6 |
8 |
12 |
|
วัสดุ |
/ |
พีบีที |
||||
|
สมาชิกกำลังกลาง |
วัสดุ |
/ |
FRP พร้อมเบาะเมื่อจำเป็น |
|||
|
ฝักชั้นใน |
วัสดุ |
/ |
วิชาพลศึกษา |
|||
|
สี |
/ |
สีดำ |
||||
|
เปลือกนอก |
วัสดุ |
/ |
วิชาพลศึกษา |
|||
|
สี |
/ |
สีดำ |
||||
|
เส้นผ่านศูนย์กลางของสายเคเบิล |
±5% |
มม |
12.6 |
13.2 |
14.8 |
18.3 |
|
น้ำหนักสายเคเบิล |
±10% |
กก./กม |
120 |
130 |
170 |
250 |
|
สภาวะอากาศ |
น้ำแข็งและลม |
/ |
ไม่มีน้ำแข็งและความเร็วลม: 25m/s |
|||
|
สูงสุด ช่วง |
/ |
m |
200M |
|||
|
การลดลงเริ่มต้น |
/ |
% |
1.2 |
|||
ประสิทธิภาพทางกลและสิ่งแวดล้อม
|
รายการ |
สารบัญ |
ค่า |
|||
|
เสื่อ |
/ |
6/12/24/36 F |
48/72 F |
96 F |
144 F |
|
4500 N |
5000 N |
5500 N |
8000 N |
||
|
สูงสุด บดขยี้ความต้านทาน |
ช่วงเวลาสั้น ๆ |
2000 นิวตัน/100มม |
|||
|
นาที. รัศมีการดัด |
การติดตั้ง |
เส้นผ่านศูนย์กลางของสายเคเบิล 25 x |
|||
|
การดำเนินการ |
เส้นผ่านศูนย์กลางของสายเคเบิล 15 x |
||||
|
ช่วงอุณหภูมิ |
การดำเนินการ |
-20 องศา ~ +70 องศา |
|||
|
การติดตั้ง |
-10 องศา ~ +60 องศา |
||||
|
การจัดเก็บ/การขนส่ง |
-20 องศา ~ +70 องศา |
||||
การทดสอบประสิทธิภาพทางกลและสิ่งแวดล้อมหลัก
|
รายการ |
วิธีทดสอบ |
เงื่อนไขการยอมรับ |
|
ความต้านแรงดึง ไออีซี 60794-1-2-E1 |
- น้ำหนักบรรทุก: MAT - ความยาวสายเคเบิล: ประมาณ 50 ม - เวลาในการโหลด: 1 นาที |
- ความเครียดของเส้นใย £ 0.33% - ไม่ขาดไฟเบอร์และไม่ทำให้ปลอกเสียหาย |
|
ทดสอบความสนใจ ไออีซี 60794-1-2-E3 |
- โหลด: ความสนใจระยะสั้น - เวลาในการโหลด: 1 นาที |
- การสูญเสียเปลี่ยนแปลง £ 0.1dB@1550nm หลังการทดสอบ - ไม่ขาดไฟเบอร์และไม่ทำให้ปลอกเสียหาย |
หมายเหตุ: "ไม่มีการเปลี่ยนแปลงการลดทอน" ถือเป็นการเปลี่ยนแปลงการลดทอนน้อยกว่าหรือเท่ากับ 0.05 dB
ใยแก้วนำแสง
|
รายการ |
สารบัญ |
ค่า |
|
G.652D ลักษณะทางแสง |
||
|
การลดทอน |
@1310 นาโนเมตร |
น้อยกว่าหรือเท่ากับ 0.36dB/กม |
|
@1550นาโนเมตร |
น้อยกว่าหรือเท่ากับ 0.22dB/กม |
|
|
การกระจายตัว |
@1288nm-1339นาโนเมตร |
น้อยกว่าหรือเท่ากับ 3.5ps/ (nm·km) |
|
@1550นาโนเมตร |
น้อยกว่าหรือเท่ากับ 18ps/ (nm·km) |
|
|
ความยาวคลื่นเป็นศูนย์กระจาย |
1300 นาโนเมตร-1324นาโนเมตร |
|
|
ความชันแบบกระจายเป็นศูนย์ |
น้อยกว่าหรือเท่ากับ 0.092ps/ (nm2·กม.) |
|
|
เส้นผ่านศูนย์กลางฟิลด์โหมด (MFD) |
@1310 นาโนเมตร |
9.2±0.4μm |
|
@1550นาโนเมตร |
10.4±0.5μm |
|
|
ความยาวคลื่นตัดสายเคเบิล µcc (นาโนเมตร) |
น้อยกว่าหรือเท่ากับ 1260 นาโนเมตร |
|
|
การลดทอนการดัดแบบไมโคร |
@ 1550nm (100 รอบ; Φ60มม.) |
น้อยกว่าหรือเท่ากับ 0.05dB |
|
การกระจายโพลาไรเซชันของลิงก์ (PMDQ) |
น้อยกว่าหรือเท่ากับ 0.1ps/กม1/2 |
|
สภาพการออกแบบ
|
โครงการที่ 1 |
โครงการที่สอง |
|
แกนไฟเบอร์ |
แกนไฟเบอร์ |
|
ช่วงการติดตั้ง |
สูงสุด ความตึงเครียดที่อนุญาต |
|
เกรดแรงดันไฟฟ้า |
เกรดแรงดันไฟฟ้า |
|
สูงสุด ต่ำสุด เฉลี่ย อุณหภูมิ |
|
|
สูงสุด ความเร็วลม |
|
|
สูงสุด ความหนาของน้ำแข็งปกคลุม |
|
ข้อมูลจำเพาะทางเทคนิค ADSS 2~24 คอร์
|
C&C (สายเคเบิลและขั้วต่อ) รุ่นสายเคเบิล ADSS 2~24 คอร์ |
เส้นผ่านศูนย์กลางภายนอกของสายเคเบิลออปติก |
จัดอันดับความต้านทานแรงดึง |
ความตึงเครียดสูงสุดที่อนุญาต |
ความตึงเครียดในการดำเนินงานเฉลี่ยประจำปี |
น้ำหนักสายเคเบิลออปติก |
|
CC-ADSS-AT(PE)-xxCore-4KN |
12.2 มม |
9698 N |
3879 N |
2425 N |
121 กก./กม |
|
CC-ADSS-AT(PE)-xxCore-6KN |
12.5 มม |
14108 N |
5643 N |
3527 N |
126 กก./กม |
|
CC-ADSS-AT(PE)-xxCore-9KN |
12.9 มม |
22928 N |
9171 N |
5732 N |
135 กก./กม |
|
CC-ADSS-AT(PE)-xxCore-12KN |
13.3 มม |
30645 N |
12258 N |
7661 N |
143 กก./กม |
|
CC-ADSS-AT(PE)-xxCore-15KN |
13.6 มม |
37260 N |
14904 N |
9315 N |
149 กก./กม |
|
CC-ADSS-AT(PE)-xxCore-18KN |
13.9 มม |
44978 N |
17991 N |
11245 N |
157 กก./กม |
|
CC-ADSS-AT(PE)-xxCore-21KN |
14.3 มม |
52695 N |
21078 N |
13174 N |
164 กก./กม |
|
CC-ADSS-AT(PE)-xxCore-24KN |
14.6 มม |
60413 N |
24165 N |
15103 N |
172 กก./กม |
|
CC-ADSS-AT(PE)-xxCore-26KN |
14.8 มม |
65925 N |
26370 N |
16481 N |
177 กก./กม |
