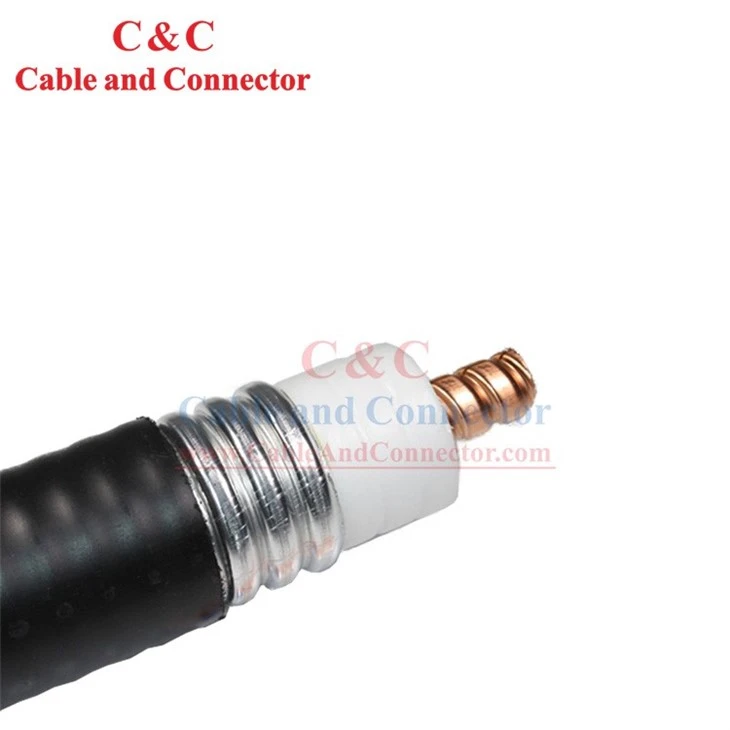

{{0}}/8" สายป้อน RF อะลูมิเนียม ตัวนำภายใน: 17.3±0.15 มม. ท่อทองแดงลูกฟูกแบบเฮลิคอล + ฉนวน: 42.7±0.30 มม. โฟม PE + ตัวนำด้านนอก: 46.5 ± 0.30 มม. ท่ออลูมิเนียมลูกฟูกวงแหวน + แจ็คเก็ต: 49.6 ± 0.30 มม. LLDPE หรือ PE ทนไฟเป็นอุปกรณ์เสริม การบรรจุ: 500 ม. / กลองไม้ สายป้อน RF หรือที่เรียกว่าเครื่องป้อนความถี่วิทยุ สายเคเบิลเป็นสายเคเบิลเฉพาะที่ออกแบบมาเพื่อส่งสัญญาณความถี่วิทยุ โครงสร้างประกอบด้วยชั้นที่แตกต่างกันซึ่งทำงานสอดคล้องกันเพื่อให้แน่ใจว่าการถ่ายโอนสัญญาณมีประสิทธิภาพในขณะที่ลดการสูญเสียและการรบกวนให้เหลือน้อยที่สุด
การสูญเสียสัญญาณ
ลักษณะสำคัญของสายป้อน RF คือการสูญเสียสัญญาณ สัญญาณความถี่สูงจะค่อยๆ ลดทอนลงในระหว่างการส่งสัญญาณ โดยพลังงานบางส่วนจะถูกแปลงเป็นความร้อน สายป้อน RF ประเภทต่างๆ มีลักษณะการสูญเสียที่แตกต่างกัน โดยทั่วไปจะแสดงเป็นเดซิเบล (dB) ต่อความยาวหน่วย
ลักษณะไฟฟ้า
|
ความต้านทานไฟฟ้ากระแสตรงของตัวนำภายใน (Ω/กม.) |
1.55 |
|
ความต้านทานไฟฟ้ากระแสตรงของตัวนำด้านนอก (Ω/กม.) |
0.80 |
|
ลักษณะความต้านทาน (Ω) |
50±2.0 |
|
ความจุไฟฟ้า (p F/m) |
75 |
|
ความเร็ว (%) |
87 |
|
ความเป็นฉนวน (KV) |
15.0 |
|
ความต้านทานของฉนวน (MΩ/กม.) |
＞1×104 |
|
อัตรากำลังสูงสุด (KV) |
310 |
|
การลดทอนการป้องกัน (dB) |
＞＞120 |
|
ความถี่ตัด (GHz) |
3.0 |
|
การลดทอนและกำลังเฉลี่ย (ค่าการลดทอนสูงสุดจะต้องเป็น 105% ของค่าการลดทอนที่ระบุ) |
|
|
ความถี่ (MHz) |
การลดทอน (@20 องศา , d B/100m) |
กำลังเฉลี่ย (kv) |
|
200 |
1.09 |
11.8 |
|
450 |
1.70 |
7.46 |
|
800 |
2.45 |
5.33 |
|
900 |
2.58 |
4.97 |
|
1000 |
2.79 |
4.68 |
|
1500 |
3.48 |
4.97 |
|
1800 |
4.05 |
3.27 |
|
2000 |
4.25 |
3.05 |
|
2200 |
4.55 |
2.87 |
|
2500 |
4.95 |
2.64 |
|
2700 |
5.55 |
2.37 |
พิมพ์
|
สายเคเบิลมาตรฐาน HHTALY-50-42 สายเคเบิลกันไฟ HHTALYZ-50-42 |
||
|
การก่อสร้าง |
||
|
ตัวนำภายใน |
วัสดุ |
ท่อทองแดงลูกฟูกแบบเกลียว |
|
เส้นผ่านศูนย์กลาง (มม.) |
17.3±0.15 |
|
|
ฉนวนกันความร้อน |
วัสดุ |
โฟมพีอี |
|
เส้นผ่านศูนย์กลาง (มม.) |
42.7±0.30 |
|
|
ตัวนำด้านนอก |
วัสดุ |
ท่ออลูมิเนียมลูกฟูกวงแหวน |
|
เส้นผ่านศูนย์กลาง (มม.) |
46.5±0.30 |
|
|
เสื้อแจ็กเกต |
วัสดุ |
LLDPE หรือ PE ทนไฟ |
|
นาที. ความหนา (มม.) |
＞1.3 |
|
|
เส้นผ่านศูนย์กลาง (มม.) |
49.6±0.30 |
|
ลักษณะทางเทคนิค
|
รัศมีการดัด (มม.) |
โค้งเดียว |
300 |
|
โค้งงอซ้ำ |
510 |
|
|
ความต้านแรงดึง (N) |
1600 |
|
|
น้ำหนักสายเคเบิล (กก./กม.) |
850 |
|
|
อุณหภูมิที่แนะนำ ( องศา ) |
พื้นที่จัดเก็บ |
-70~+85 |
|
การติดตั้ง |
-40~+60 |
|
|
การดำเนินงาน |
-55~+85 |
|
●ผลิตภัณฑ์เป็นไปตามข้อกำหนด RoHS และตามข้อกำหนดของ RoHS คุณสามารถดูเครื่องหมาย RoHS บนบรรจุภัณฑ์ภายนอกได้
